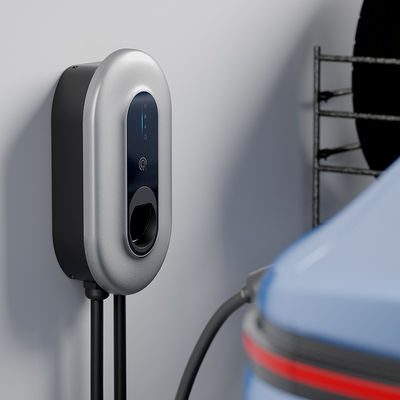

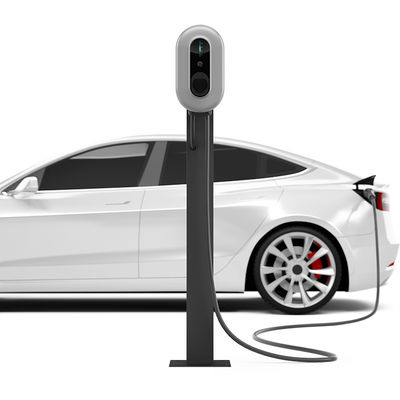

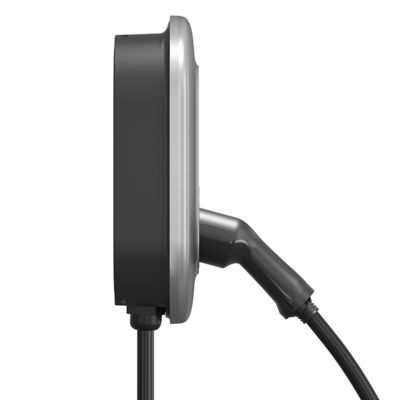

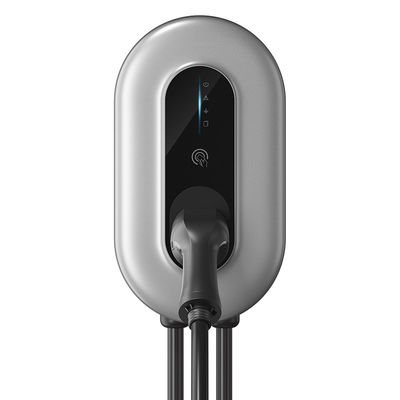

Het Elektrische voertuig van Wallbox van de 22,08 Opgezette het Laden van kW Type2 Muur Postenev Lader het Laden Post

Functieinleiding van Type - 2 Wallbox EV Lader
1.Residual huidige opsporing (RCD)

2.Surge beschermer
In: 3kA, lmax: 6kA

3.Leakage bescherming
Wanneer de lekkagebescherming is begonnen, moet het offff de stroomuitval en het nieuwe begin worden gesneden.
4.Overcurrent bescherming
Wanneer de stroom de vroegtijdige waarschuwingwaarde overschrijdt, snijdt de het laden stapel offff de machtsoutput, nieuwe begin
automatisch na 10 seconden, en krijgt na 3 cycli tot u automatisch geen besnoeiing van terug
macht en nieuw begin.
5.Overvoltage bescherming
De bescherming begint wanneer het voltage 275V overschrijdt, en krijgt automatisch terug wanneer het voltage
hersteld en gestabiliseerd wordt.

6.Undervoltage bescherming
Begin de bescherming wanneer het voltage minder dan 100V is, en herstel automatisch wanneer het voltage
hersteld en gestabiliseerd.
7.Overtemperature bescherming
Begin de bescherming wanneer de interne temperatuur van de EV-het laden post 85 °C. overschrijdt.

Installatieprocedure:

1. Gelieve te gebruiken een percussieboor aan boor gaten volgens karton het plaatsen

2. Installeer uitbreidingsbouten (6*M6*60MM)

3. fi x het Opzetten backplane met het self=tapping van schroeven (6*M5*50mm)

4. Richt de belangrijkste eenheid op de gesp op het achterpaneel en installeer het, en toen gebruiksschroef
aan fi x (4*M5*40)
